◆ Característiques de la màquina

Rigidesa estructural superior:

El disseny del llit s'optimitza mitjançant l'anàlisi d'elements finits (FEA). Amb una base àmplia i una arquitectura robusta, la màquina proporciona una absorció de vibracions excepcional, una gran rigidesa i una precisió geomètrica superior.

Precisió i estabilitat:

L'estructura del llit inclinat de 30 graus permet una proximitat de tall més propera al mandril. El disseny del dipòsit de refrigerant separat minimitza eficaçment la deformació tèrmica, assegurant l'estabilitat operativa a llarg termini-i un rendiment d'alta-precisió.

Automatització-Disseny llest:

Aquesta sèrie està dissenyada per al futur de la fabricació, amb posicions de muntatge del robot d'encavalla{0}}predefinides als dos extrems. Disponible amb portes corredisses estàndard opcionals o portes de claraboia pneumàtiques, proporciona la base ideal per al mecanitzat automatitzat integrat.

Alta eficiència i versatilitat:

La torreta d'eines d'alta-velocitat permet una indexació ràpida, la qual cosa permet completar peces complexes i d'alta-precisió en una única configuració. Això redueix significativament el temps de processament secundari i augmenta el rendiment global de la producció.

Sistema de lubricació avançat:

Equipada amb un sistema de lubricació centralitzada automàtica, la màquina lliura un volum precís d'oli per guiar els carrils i els cargols de boles a intervals fixos. Això garanteix una lubricació uniforme a totes les superfícies mòbils, redueix la resistència a la fricció, millora la precisió del moviment i allarga significativament la vida útil dels components bàsics.

◆ Configuració estàndard

No.	Contingut	No.	Contingut
1	Sistema CNC	7	Intercanviador de calor d'armari elèctric
2	Conjunt d'eix tipus màniga-	8	Transportador automàtic d'encenalls
3	Torreta Servoeina	9	Mandril hidràulic i cilindre
4	Sistema de lubricació centralitzada automàtica	10	Perns i coixinets d'anivellament
5	Sistema hidràulic	11	Contrapunt hidràulic
6	Bomba d'aigua	-	-

◆ Configuració opcional

No.	Contingut	No.	Contingut
1	Establidor d'eines	2	Alimentador de barres
3	Portaeines motoritzat	-	-

Torn de llit inclinat horitzontal CNC XM-200/400L

Introducció a la màquina

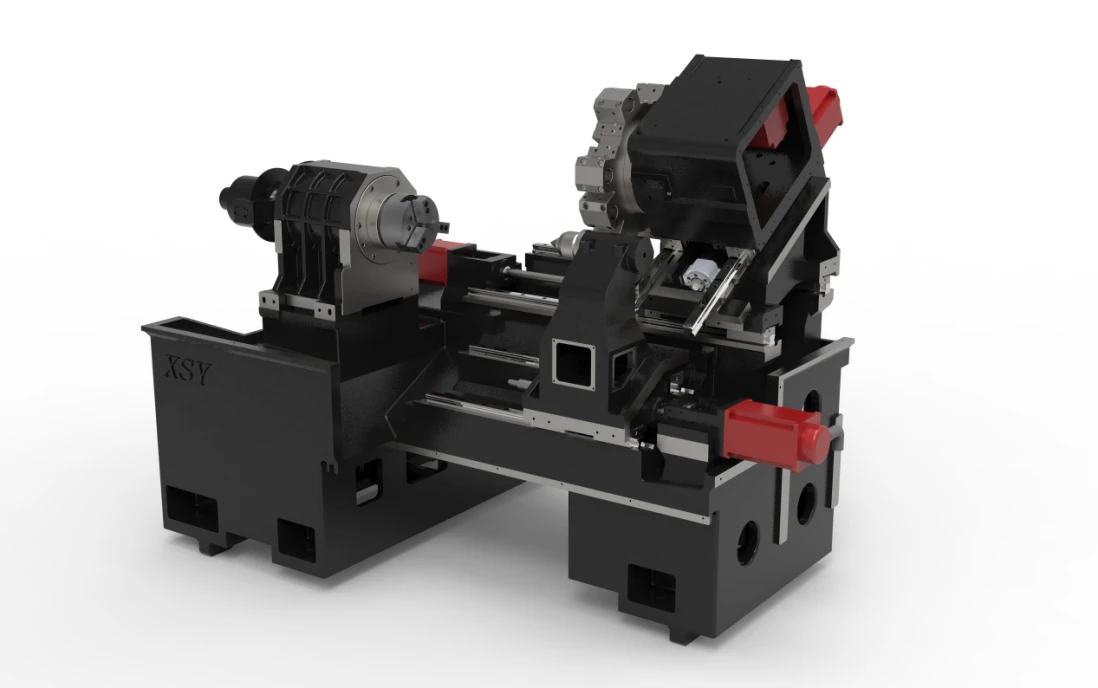

Torn de llit inclinat CNC XM-200/400Lés un torn CNC de bucle tancat semi-de 2-eixos, torreta servo. La màquina principal adopta un llit inclinat integral de 30 graus amb tractament de temperat dues vegades, guies lineals de rodets d'alta precisió i accionament de cargol de boles, amb un rendiment dinàmic excel·lent, una alta precisió i una forta rigidesa. Està equipat amb una protecció totalment tancada i un dipòsit de recollida d'encenalls independent, que ofereix un excel·lent rendiment d'eliminació d'encenalls.

◆ Característiques de la màquina

No.	Component	Característiques
1	Disseny Modular	Disseny modular mecànic, elèctric i hidràulic integrat amb un disseny raonable, una estructura compacta, un funcionament fàcil d'utilitzar-i un manteniment fàcil.
2	Guies i cargols de boles	Adopta carrils de guia lineal de rodets d'alta{0}}precisió precarregats i cargols de bola, amb alta velocitat i alta precisió de mecanitzat.
3	Fus	Eix tipus màniga-d'alta precisió, gran rigidesa i llarga vida útil.
4	Dispositiu de lubricació	Dispositiu de lubricació centralitzada automàtica amb una lubricació suficient i fiable, i control automàtic del cicle de lubricació.
5	Sistema de control	Sistema de control de -funcions completes amb funcions completes i rendiment fiable.
6	Motor i conductor	-Servomotor i controlador de CA d'alt rendiment amb velocitat de moviment ràpida, alta precisió de posicionament i rendiment estable.
7	Servomotor del cargol	Equipat amb un servomotor de cargol de 7,5 kW, amb un ampli rang de velocitat, canvi de velocitat continu i tall de velocitat de superfície constant.
8	Chuck	Mandril hidràulic buit de 8 polzades per a una càrrega/descàrrega còmoda i fiable, reduint la intensitat del treball.
9	Llum de treball	Làmpada de treball impermeable amb il·luminació òptima per a la zona de mecanitzat, llum suau que no irrita els ulls de l'operador.
10	Sistema de refrigeració	Bomba d'aigua-elevada, gran-caudal i gran-potència per a un fort efecte de neteja i refrigeració d'encenalls.
11	Transportador d'encenalls de placa de cadena	Transportador d'encenalls de plaques de cadena-muntat posterior amb dipòsit de refrigerant separat per evitar la deformació del llit causada per la calor de l'encenall. El disseny-muntat posterior facilita el disseny general i l'eliminació de xips combinats amb diverses-màquines.
12	Disseny de protecció	Disseny de protecció totalment tancat sense fuites d'aigua o oli i un aspecte atractiu.

◆ Models

Element/Model	Unitat	XM-200L	XM-200/400L	XM-260L	XM-350/600/1100/1600/2200/3200/4200L	Observacions
Interval de processament
Màx. diàmetre de balanceig sobre el llit	mm	Ø450	Ø420	Ø500	Ø700
Màx. diàmetre de gir	mm	Ø350	Ø310	Ø380	Ø530
Màx. diàmetre de balanceig sobre la cadira	mm	Ø350	Ø310	Ø380	Ø600
Traç de l'eix -Z	mm	400	480	550	620/1100/1600/2200/3200/4200
Traç de l'eix -X	mm	250	220	220	270
Fus
Potència del motor del cargol	kw	7.5/11	7.5/11	11/15	15/22, 22/30
Màx. velocitat del cargol	rpm	4200	4200	4200	3000
Forat cònic interior del cargol	-	Mètrica 100	Mètrica 100	Mètrica 100	Mètrica 100
Nas de fus	-	A2-6	A2-6	A2-6	A2-8
Diàmetre del-forat del cargol	mm	Ø52	Ø52	Ø52	Ø76
Alimentació
Velocitat de recorregut ràpid X/Z	m/min	24/24	24/24	24/24	20/20
Carrils guia	-	Carril lineal de 35 rodets	Carril lineal de 35 rodets	rail de 45 boles	Carril de rodets de 45
Servomotor X/Z	N.m	10/10	10/10	11.5/11.5	22/22
Torreta
Nombre d'estacions d'eines	No.	8/12	8/12	8/12	8/12
Mida estàndard de l'eina OD	mm	25×25	25×25	32×32	32×32
Mida de l'eina d'identificació	mm	32	32	32	40
Precisió de posicionament de repetició de la torreta	mm	0.003	0.003	0.003	0.003
Canvi d'eina i temps de subjecció (eines adjacents)	s	1.2	1.2	1.2	1.2
Subjecció
Cilindre i mandril	polzada	Mandril de cilindre buit de 8" (estàndard)	Mandril de cilindre buit de 8" (estàndard)	Mandril de cilindre buit de 8" (estàndard)	Mandril de cilindre buit de 10" (estàndard)
Contrapunt
Diàmetre de la màniga	mm	-	Ø80	Ø80	Ø90
Traç de màniga	mm	-	90	90	90
Forat cònic de la màniga	-	-	Morse 4#	Morse 5 #	Morse 5 #
Tipus de contrapunt	-	-	Servo	Servo	Servo
Sistema hidràulic i de lubricació
Sistema hidràulic	-	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=30L/min	P=7.0MPa, Q=50L/min
Sistema de lubricació	-	P=0.8MPa, Q{=150mL/min	P=0.8MPa, Q{=150mL/min	P=0.8MPa, Q{=150mL/min	P=0.8MPa, Q{=150mL/min
Precisió
Precisió de posicionament X/Z	mm	0.005/0.005	0.005/0.005	0.005/0.005	0.005/0.005
Precisió de posicionament de repetició X/Z	mm	0.003	0.003	0.003	0.003/±0.004
Dimensions totals
Longitud de la màquina	mm	2250	2600	3700	3900/4300/4800/5500/6500/8000
Amplada de la màquina	mm	1530	1600	1700	2000
Alçada de la màquina	mm	1950	1700	1800	2250
Pes de la màquina	kg	2850	4500	5350	6000/7500/8500/10000/12000/15000
Element/Model	Unitat	XM-200L	XM-200/400L	XM-260L	XM-350/600/1100/1600/2200/3200/4200L	Observacions
