Tornejat CNC-Màquina composta de fresat - Màquina de fresat i tornejat d'interpolació de l'eix Y-
◆ Característiques de la màquina
Eix -Y (CY)
Estructura bàsica de l'eix Y-: estructura de moviment d'interpolació. L'eix Y-està equipat amb rails de guia de càrrega pesada-de rodets Japan THK-, amb alta precisió i una carrera de mecanitzat àmplia, que ofereix un rendiment de fresat diversificat.
Sub-eix (Opcional)
La sèrie de doble-eix realitza el mecanitzat lateral A/B en una única màquina, simplificant molt els procediments manuals de subjecció secundària.
Aquesta màquina composta de tornejat i fresat per interpolació d'eix Y-integra funcions de tornejat i fresat amb el moviment d'interpolació, completant de manera eficient el mecanitzat de peces de precisió complexa en una configuració.
◆ Configuració estàndard
|
No. |
Contingut |
No. |
Contingut |
|
1 |
Sistema CNC |
7 |
Intercanviador de calor d'armari elèctric |
|
2 |
Conjunt d'eix tipus màniga- |
8 |
Transportador automàtic d'encenalls |
|
3 |
Torreta de potència |
9 |
Mandril hidràulic i cilindre |
|
4 |
Sistema de lubricació centralitzada automàtica |
10 |
Perns i coixinets d'anivellament |
|
5 |
Sistema hidràulic |
11 |
Contrepunt hidràulic / servo |
|
6 |
Bomba d'aigua |
12 |
Portaeines motoritzats d'1 × 0 graus i 1 × 90 graus |
◆ Configuració opcional
|
No. |
Contingut |
No. |
Contingut |
|
1 |
Establidor d'eines |
3 |
Alimentador de barres |
|
2 |
Portaeines motoritzat |
4 |
Fus Elèctric |

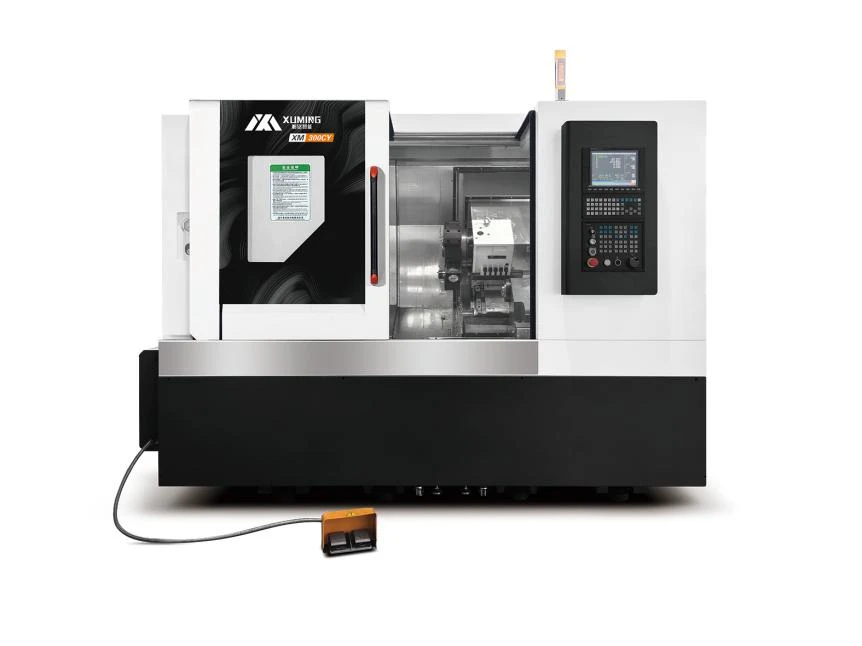

XM-300CY Màquina composta de tornejat i fresat per interpolació de l'eix Y
Aquesta màquina composta de fresat-de tornejat CNC-de llit inclinada adopta un llit d'una peça-de carril esglaonat-de 15 graus d'alta-rigidesa, que millora la capacitat d'eliminació d'encenalls i estalvia espai. Els eixos X/Z adopten cargols de boles de precisió de Taiwan i guies lineals amb una velocitat de desplaçament ràpid de 24 m/min. L'interferòmetre làser s'utilitza per compensar l'error de pas del cargol, millorant la precisió de mecanitzat.
Està equipat amb un eix de tipus -de màniga de Taiwan, que ofereix una alta precisió, alta velocitat i un funcionament estable. El mandril i la pinça hidràuliques opcionals poden reduir eficaçment el temps de subjecció de la peça.
Aquesta màquina és adequada per mecanitzar peces d'eix, rosques, arcs, cons i superfícies de revolució internes/externes. És especialment ideal per al mecanitzat d'alta-eficiència, gran-volum i alta-precisió de peces rotatives a les indústries de l'automoció, l'electrònica, la moto, els electrodomèstics, els mobles i la il·luminació.
Com a màquina professional de tornejat i fresat per interpolació d'eix Y-, combina una estructura estable i components d'alt rendiment-per satisfer diversos requisits de mecanitzat de precisió.
◆ Característiques tècniques
|
No. |
Component |
Característiques |
|
1 |
Estructura del llit |
Llit inclinat d'una-peça de ferro colat (llit i base integrats) amb un excel·lent rendiment anti-vibració i una gran rigidesa general. |
|
2 |
Fus |
Fus de tipus-manga de Taiwan, màx. velocitat de 4000 RPM, alta precisió i rendiment estable, perfecte per al mecanitzat d'alta velocitat-de peces amb requisits de superfície estrictes. |
|
3 |
Carrils guia |
Guies lineals de la marca de Taiwan amb espai lliure zero i capacitat de càrrega -total. Els cargols de boles d'alta-precisió coincidents eliminen-errors de mecanitzat a llarg termini, garantint un moviment ràpid i una gran precisió de les peces. |
|
4 |
Xapa de llit |
Llit d'una-peça amb xapa metàl·lica totalment tancada, un rendiment impermeable superior i una còmoda eliminació d'encenalls. |
|
5 |
Cilindre rotatiu |
Cilindre rotatiu hidràulic buit d'alta -velocitat de Taiwan, que garanteix l'estabilitat en l'operació de tall i cargol d'alta velocitat-, amb alta precisió, baixa vibració i llarga vida útil. |
|
6 |
Torreta |
Torreta servomotor BMT55 amb canvi ràpid d'eines, capaç de mecanitzar una-configuració de peces complexes, d'alta-dificultat i d'alta-precisió, reduint el temps auxiliar i augmentant la productivitat. |
|
7 |
Sistema CNC |
Adopta el sistema CNC de bus complet Taiwan Syntec 22TB per a una excel·lent compatibilitat i estabilitat. |
|
8 |
Funció del sistema |
Les-funcions d'optimització integrades milloren la comoditat i l'estabilitat de l'operació. |
|
9 |
Motor |
Sistema original-Servomotor coincident amb parell elevat i resposta ràpida. |
|
10 |
Lubricació |
Lubricació centralitzada automàtica per a guies i cargols de boles, subministrant oli cronometrat i quantitativament per garantir una lubricació uniforme, reduir la fricció, millorar la precisió del moviment i allargar la vida útil. |
|
11 |
Protecció |
La protecció totalment tancada garanteix la seguretat de l'operador, recupera completament el refrigerant i els xips per a un lloc de treball net. Les cobertes telescòpiques d'acer inoxidable Taiwan Yinxing protegeixen les guies i els cargols d'encenalls i refrigerant. |
|
12 |
Contrapunt |
El disseny de bloqueig hidràulic admet la subjecció programable, l'alliberament i el moviment automàtic, molt pràctic per al mecanitzat de peces complexes d'eix. |
◆ Paràmetres del model
|
Item |
Unitat |
XM-300CY |
Observacions |
|
Màx. diàmetre de balanceig sobre el llit |
mm |
600 |
|
|
Màx. diàmetre de balanceig sobre el carro |
mm |
300 |
|
|
Passeu la barra de tracció del cargol a través del-forat |
mm |
φ52 |
|
|
Nas de fus |
- |
A2-6 |
|
|
Màx. velocitat del cargol |
r/min |
4000 |
|
|
Especificació del sub-eix |
- |
A2-5 |
SCY opcional |
|
Màx. sub-velocitat del cargol |
r/min |
5000 |
|
|
Sub-corsa del cargol |
mm |
500 |
|
|
X/Z/Y màx. viatjar |
mm |
260/620/+60 a -80 |
|
|
Velocitat de desplaçament ràpid X/Z/Y |
mm/min |
24000/24000/10000 |
|
|
Màx. parell dels motors X/Z/A/Y |
N.m |
11.5/11.5/11.5/11.5 |
|
|
Màx. velocitat del capçal de potència |
r/min |
6000 |
|
|
Especificació de la guia X/Z |
mm |
Corró 35/45 |
|
|
Especificació del cargol de boles X/Z |
mm |
32 × 10/32 × 10 (nous bessons) |
|
|
Precisió de posicionament de repetició X/Z |
mm |
±0.002 |
|
|
Precisió de posicionament (augment de la temperatura del cargol<10°C) |
mm |
±0.005 |
|
|
Unitat mínima d'entrada X/Z |
mm |
0.001 |
|
|
Tipus de contrapunt |
- |
Hidràulica / Servo |
|
|
Màniga de contrapunt cònic |
Mohs |
5# |
|
|
Tipus de portaeines |
- |
BMT55-12Y |
|
|
Potència del motor principal |
KW |
11/15 |
|
|
Dimensions totals (L×W×H) |
mm |
2900×1950×2100 |
|
|
Pes net |
kg |
5800 |
▲ Nota: Max. La longitud de mecanitzat pot arribar als 1000 mm.
